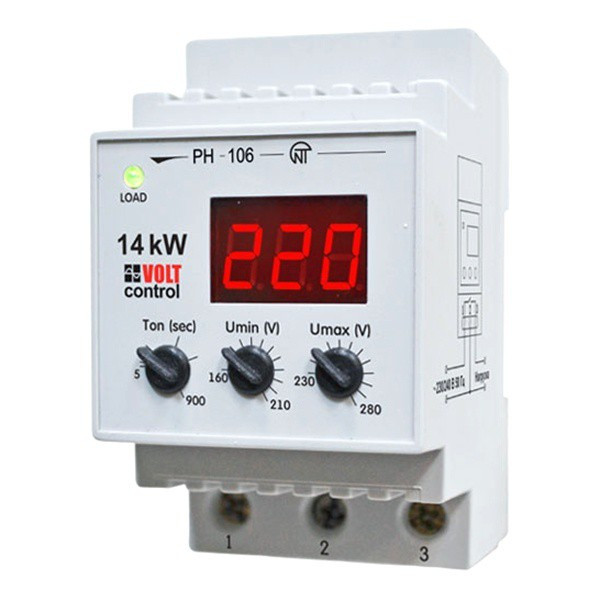

Реле напряжения РН-106

НАЗНАЧЕНИЕ Реле напряжения РН-104(РН-106) предназначено для защиты бытовой техники и электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля). РН-104(106) индицирует действующее значение напряжения в сети и состояние выходных контактов (состояние нагрузки). РН-106 имеет защиту от перегрева из-за превышения номинального тока нагрузки. Наименование Значение РН-104 РН-106 Максимальный коммутируемый ток при активной нагрузке, A 40 63 Максимальная коммутируемая мощность при активной нагрузке, кВт 9 14 Максимальная коммутируемая мощность при сos =1,0, кВА Максимальная коммутируемая мощность при сos =0,4, кВА 9 1,6 14 2,0 Защита от перегрева нет есть Номинальное напряжение, В 220/230 Частота сети, Гц 47-65 Диапазон регулирования: - срабатывания по Umin, В - срабатывания по Umах, В - время АПВ, с 160 – 210 230 – 280 5 – 900 Максимальное напряжение, при котором сохраняется работоспособность, В 420 Установка (монтаж) изделия DIN-рейка 35 мм Степень защиты лицевой панели IP40 Степень защиты клемм IP10 Класс защиты от поражения электрическим током II Климатическое исполнение УХЛ4 Допустимая степень загрязнения II Категория перенапряжения II Номинальное напряжение изоляции, В 450 Номинальное импульсное выдерживаемое напряжение, кВ 2,5 Сечение проводов для подключения к клеммам, мм2 0,5 – 16,0 Момент затяжки винтов клеммника, Н*м 2±0,2 Фиксированное время срабатывания по Umах, с 1 Фиксированная задержка отключения по Umin, с 7 Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более, с 0,02 Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с 0,12 Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с 0,12 Время подготовки к работе после подачи питания, с 0,3 – 0,4 Точность определения порога срабатывания по напряжению, не хуже, В 3 Гистерезис возврата по напряжению, В 4 – 5 Ток потребления от сети, не более, мА 10 Коммутационный ресурс выходных контактов: - электрический ресурс, не менее, раз - механический ресурс, не менее, раз 10 тыс. 500 тыс. Габаритные размеры (три модуля S), мм 52,5 x 93 x 66,5 Масса, не более, кг 0,175 Материал корпуса самозатухающий пластик. 2.2 Условия эксплуатации Изделие предназначено для эксплуатации в следующих условиях:  Температура окружающей среды от минус 35 до +55 ºС;  Атмосферное давление от 84 до 106,7 кПа;  Относительная влажность воздуха (при температуре +25 ºС) 30 … 80%. ВНИМАНИЕ! Изделие не предназначено для эксплуатации: -- в условиях значительной вибрации и ударов; -- в условиях высокой влажности; -- в агрессивных средах с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.). ~4~ РН-104/106 НОВАТЕК-ЭЛЕКТРО Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержите изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги). 3 ОПИСАНИЕ ИЗДЕЛИЯ РН-104(106) постоянно контролирует значения напряжения в сети, сопоставляя их со значениями, установленными Пользователем ручками управления изделия. РН-104(106) отключает защищаемое оборудование, если значения напряжения сети выходят за пределы, заданные Пользователем. После восстановления заданных параметров напряжения сети произойдет автоматическое повторное включение нагрузки (в дальнейшем АПВ).
