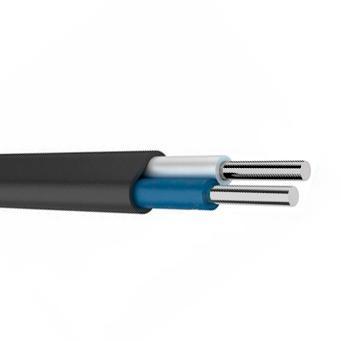

Кабель АВВГ 2*10

АВВГ

(А) кабель с проводниками из алюминия

(В) –виниловая оболочка

(В)– изоляция из винила

(Г) – незащищенный провод, без оболочки

Технические характеристики:

· Влажность воздуха при 35° C [%] 98

· Гарантийный срок эксплуатации [месяц] 60

· Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5

· Максимальная рабочая температура жилы [°С] 70

· Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2

· Монтаж при температуре, не ниже [°C] -15

· Номинальное переменное напряжение частотой 50 Гц [кВ] 1.0

· Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 7.5

· Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 10

· Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005

· Температура окружающей среды, верхний предел [°C] +50

· Температура окружающей среды, нижний предел [°C] -50

· Температура токопроводящих жил при коротком замыкании [°С] 160

Конструктив: Алюминиевая токопроводящая жила: (количество жил: 1, 2, 3, 3+1, 4 и 5 шт)1 или 2 класса: одножильная сечением 2,5-625 кв. мм,

• многожильная сечением 2,5-240 кв. мм; Изоляция из ПВХ пластиката, маркировка жил: цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,

• цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4; Оболочка из ПВХ пластиката.

Область применения: Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки: в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации; для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; для прокладки на специальных кабельных эстакадах, по мостам и в блоках; для прокладки в пожароопасных помещениях; для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа. Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов.

Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабелей — 30 лет.
