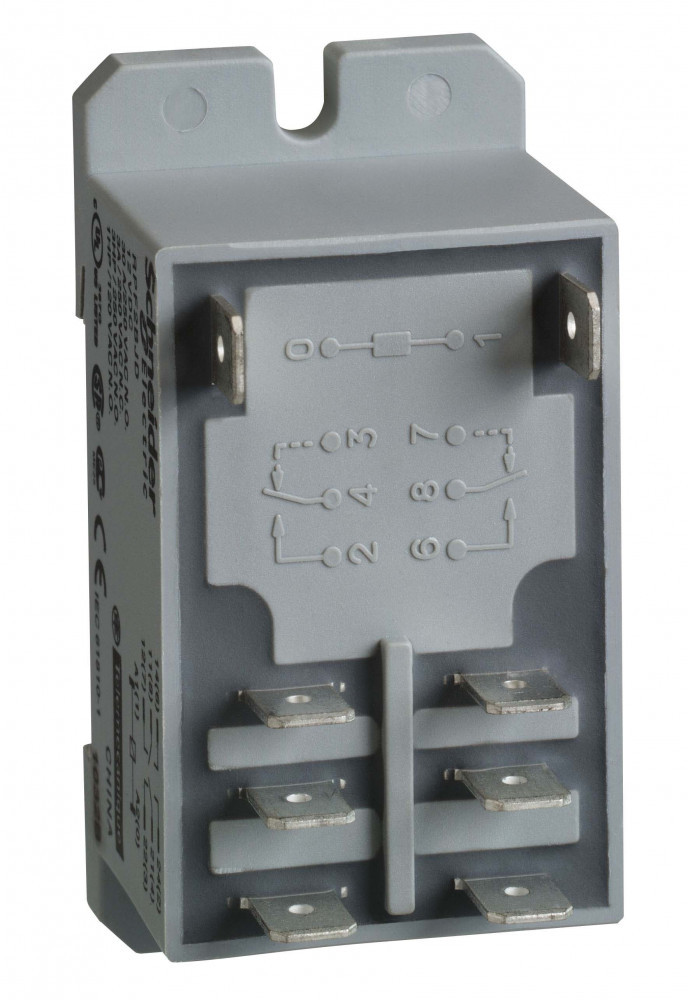

Реле силовое 2ПК катушка 24В DC SchE /RPF2BBD/

Реле 2 перекидных конт 24В постоянного тока Серия Zelio Relay Название серии Power Тип продукта Втычное реле Краткое название устройства RPF Тип контактов 2 переключающ. Напряжение цепи управления 24 V пост. ток Тип привода Без блокируемой тестовой кнопки форма вывода Плоский материал контактов Контакт серебро - оксид олова [Ithe] условный тепловой ток в закрытом корпусе 25 А в -40…55 °C реле устанавливаются в ряд вплотную 30 А в -40…55 °C зазор между двумя реле 13 мм Resistive rated load 25 А в 28 V постоянный ток 30 А в 250 В переменный ток коэффициент использования 10 % Дополнительные характеристики Монтажная опора DIN-рейка Панель пределы напряжения цепи управления 19.2...26.4 В [Ie] номинальный рабочий ток 30 А в 277 V (AC) нет в соответствии с UL 20 А в 28 V (Постоянного тока) нет в соответствии с UL 30 А в 250 В (AC) нет в соответствии с IEC 25 А в 28 V (Постоянного тока) нет в соответствии с IEC 3 А в 277 V (AC) Н.З. в соответствии с UL 3 А в 28 V (Постоянного тока) Н.З. в соответствии с UL 3 А в 250 В (AC) Н.З. в соответствии с IEC 3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC [Ui] номинальное напряжение изоляции 250 В в соответствии с IEC 300 В в соответствии с UL [Up] номинальное импульсное выдерживаемое напряжение 4 кВ в течение 1,2/50 мкс макс. коммутируемое напряжение 250 В в соответствии с IEC макс. коммутационная способность 7500 ВА/700 Вт Minimum recommended switching capacity 6000 МВт 500 мА / 12 В для нет 170 mW 10 мА / 6 В для Н.З. рабочая частота <= 1200 циклов/час под нагрузкой <= 18000 циклов/час холостой ход Механическая износостойкость 5000000 циклы электрическая износостойкость 100000 циклы для резистивные загрузка Average coil consumption 1,7 Вт порог напряжения отпускания >= 0,1 Uc Operate time 25 мс Release time 25 мс среднее сопротивление 350 Ом в 20 °C +/- 10 % данные о безопасности и надежности B10d = 100000 категория защиты RT II уровни тестирования Уровень А Рабочее положение Любое положение общая ширина CAD 33,7 мм общая высота CAD 68,5 мм общая высота CAD 39,2 мм Вес 0,082 кг Комплектация изделия Изделие в сборе Условия эксплуатации электрическая прочность изоляции 2000 В переменный ток между полюсами с основной изоляция 4000 В переменный ток между катушкой и контактом с усиленный изоляция 1500 В переменный ток между контактами с микровыключение изоляция Стандарты CSA C22.2 № 14 UL 508 EN/IEC 61810-1 Сертификаты UL ГОСТ CSA CE Температура окружающей среды при хранении -40…85 °C рабочая температура окружающей среды -40…55 °C виброустойчивость 3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе 10 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии Степень защиты IP IP40 в соответствии с EN/IEC 60529 ударопрочность 10 gn для в рабочем режиме 30 gn для неработающий Степень загрязнения 3 Тип упаковки Вес упаковки 1 0,091 кг Высота упаковки 1 0,420 дм³ Ширина упаковки 1 0,350 дм³ Длина упаковки 1 0,690 дм³ Экологичность предложения Статус устойчивого продукта Грин Премиум продукция Не содержит особо опасных веществ согласно декларации REACh Да Директива EC RoHS Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) Декларация ЕС RoHS Не содержит токсичных тяжелых металлов Да Не содержит ртути Да Информация об исключениях по регламенту RoHS Да Регламент RoHS Китая Декларация RoHS Китая Экологическая отчетнсть Экологический профиль продукта WEEE На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. Гарантия на оборудование Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
