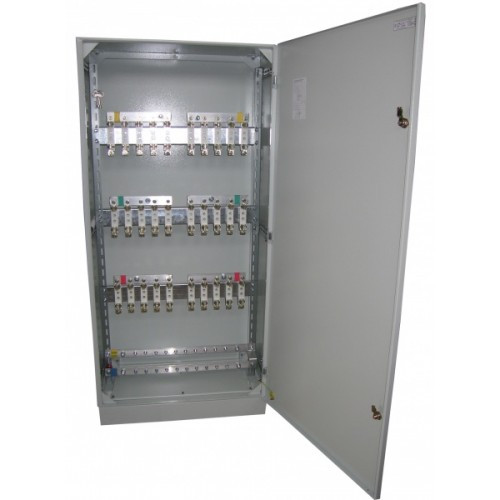

Устройство вводно-распределительное УВР типа ВРУ-1-44-00

КРАТКАЯ ХАРАКТЕРИСТИКА: Вводно-распределительные устройства ВРУ-1 и ВРУ-З предназначены для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частотой 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях. Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. ГАБАРИТЫ: 1700×800×450 мм ПАРАМЕТРЫ: Без счетчика с рубильниками ПРИНЦИПИАЛЬНАЯ СХЕМА: Принципиальная схема ВРУ-1-44-00 Элементы на схеме Блок управления освещением FU1-FU6 Предохранители 250 A нет FU7-FU27 Предохранители 100 A СТРУКТУРА ОБОЗНАЧЕНИЯ: ВРУ - 1 - 44 - 0 0 УХЛ4 1 2 3 4 5 6 1 - Вводно-распределительное устройство 2 - Номер разработки 3 - Назначение панели 11-18 - вводные 21-29 - вводно-распределительные 41-45 - распределительные 4 - Наличие аппаратов на вводе 0 - отсутствует 1 - переключатель на 250 А 2 - переключатель на 400 А 5 - выключатель на 250 А 6 - выключатель и предохранители на 250 А 7 - выключатель, предохранители и аппаратура АВР на 100 А 8 - выключатель, предохранители и аппаратура АВР на 250 А 5 - Наличие дополнительного оборудования 0 - отсутствует 1 - блок автоматического управления освещением (БАУО) с автоматическими выключателями: 30x16А 2 - блок автоматического управления освещением (БАУО) с автоматическими выключателями: 30x16А 5 - БАУО с автоматическими выключателями: 14x16А 6 - БУО с автоматическими выключателями: 14x16А 7 - БАУО с предохранителями: 8x16А 8 - БУО с предохранителями: 8x16А 6 - Климатическое исполнение и категория размещения по ГОСТ 15150-69
