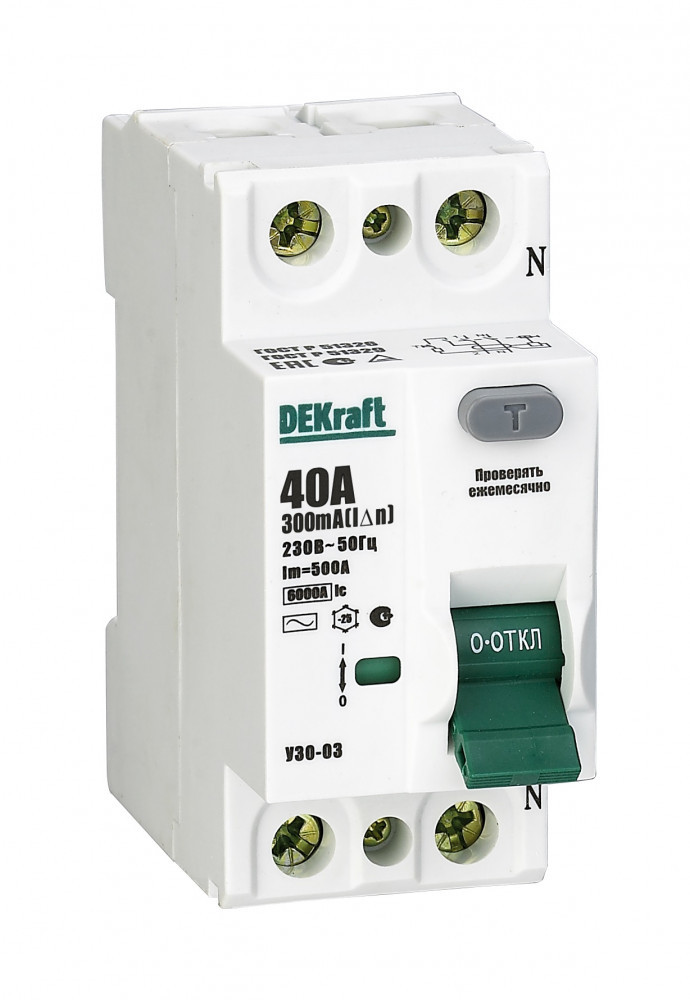

Выключатель дифференциального тока УЗО 03-2Р-063А-300 /14071DEK/

Описание Выключатели дифференциального тока DEKraft серии УЗО-03 (также называемые ВДТ - автоматическими Выключателями Дифференциального Тока без защиты от сверхтоков) применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока. В силу того, что УЗО не обеспечивают защиту от перегрузки и токов короткого замыкания, оно используется исключительно в сочетании с автоматическим выключателем (предохранителем). Автоматический выключатель и УЗО устанавливаются последовательно, при этом номинальный ток УЗО должен быть на одну ступень выше - т.е. 20А при подключении УЗО последовательно к автомату на 16А, 32А при установке с автоматом на 25А. Принцип действия ВДТ состоит в том, что аппарат сравнивает ток, уходящий в цепь, с током, из цепи возвращающимся. Токи нагрузки создают в сердечнике ВДТ встречно направленные магнитные потоки. Как тольков цепи возникает утечка тока на землю (в частности, при прикосновении человека к токоведущим частям), баланс магнитных потоков нарушается. Во вторичной обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток. И если этот ток превышает значение уставки электромагнитной защелки (10, 30, 100, 300 мА), она срабатывает и с помощью рычага размыкает механизм свободного расцепления, отключая цепь. Сфера применения УЗО-03 с током утечки 10 мА применяются исключительно для защиты человека от поражения электрическим током. Служат для защиты цепей, где требуется особая чувствительность к токам утечки (и следовательно, велик риск их возникновения) — ванные, душевые, цепи освещения особо опасных объектов. Устанавливаются только в том случае, если протяженность цепи невелика (даже исправный проводник в изоляции имеет определенный ток утечки), а также если качество проводки не вызывает сомнений. Иначе есть риск постоянных ложных срабатываний. УЗО-03 с током утечки 30 мА применяются для защиты человека от поражения электрическим током в самых распространенных случаях — защита розеточных групп и общих цепей небольшой протяженности (сравнимых с квартирной или офисной проводкой). УЗО-03 с током утечки 100 мА применяются, в основном, для защиты от утечки тока в цепях большей протяженности, чем те, для которых используются УЗО с током утечки 30 мА. Их, как правило, используют для разбиения большой цепи для несколько сегментов и защиты каждого из них отдельным устройством. УЗО-03 с током утечки 300 мА, 500 мА служат только для защиты от возникновения пожаров, поэтому иногда называются “противопожарными”. Непригодны для защиты человека, т.к. обладают слишком низкой чувствительностью. Соответствие стандартам ТР ТС 004/2011, ТР ТС 020/2011, МЭК 61008-1 Число полюсов, P 2, 4 Номинальное напряжение изоляции Ui, В 500 Номинальное рабочее напряжение Ue, В 230/400 Номинальная частота сети переменного тока 50 (60) Гц Номинальный ток нагрузки In, А 10, 16, 25, 32, 40, 63, 80, 100 Номинальный отключающий дифференциальный ток (уставка) IΔn, mA 10, 30, 100, 300 Номинальный неотключающий дифференциальный ток IΔn, mA 0.5 IΔn (5, 15, 50, 150) Номинальная включающая и отключающая способность Im, А Для моделей 10-40А - 500А; 63, 80, 100А - 10-40In Номинальный условный ток короткого замыкания (КЗ) Inc, А 6 000 Время отключения (срабатывания) при IΔn, мс / при 5 IΔn, мс ≤ 100 / ≤ 40 Тип дифференциального расцепителя AC Тип устройства Электромеханическое Механическая износостойкость, циклов В-О, не менее 2 000 Коммутационная износостойкость, циклов В-О, не менее 1 000 Сечение подключаемого провода, мм2 25 (<63А), 35(> 63А) Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе Рабочая температура От -25 до +60 °C Номинальное усилие затяжки клеммных зажимов, Н·м 2,0 Предельное усилие затяжки клеммных зажимов, Н·м 4,5 Тропическое исполнение Степень 2
