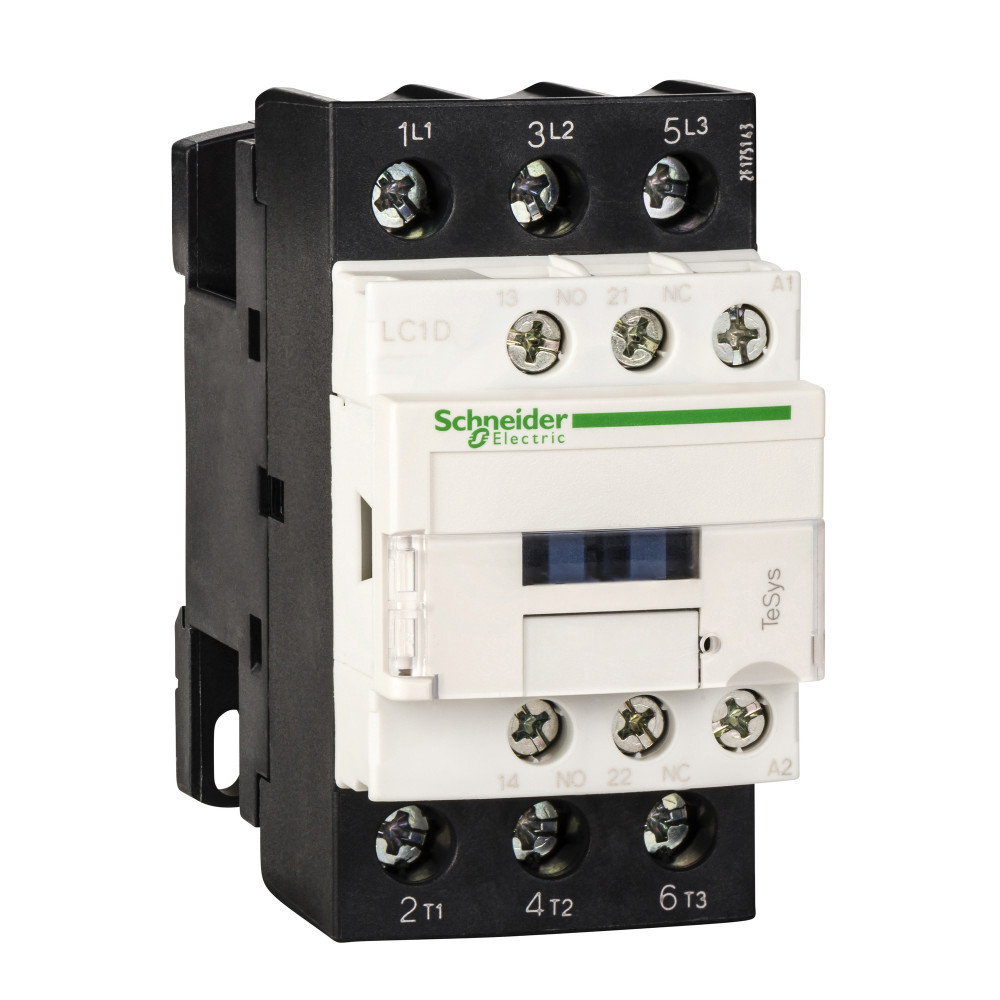

Контактор 3P 25A HO+H3 230V 50ГЦ /LC1D25P7/

Серия TeSys Наименование продукта TeSys D Тип продукта Контактор Краткое название устройства LC1D Применение контактора Активная нагрузка Управление электродвигателем Категория применения AC-3 AC-4 AC-1 Описание полюсов 3P power pole contact composition 3 Н.О. [Ue] номинальное рабочее напряжение Силовая цепь: <= 690 V Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток [Ie] номинальный рабочий ток 25 А 60 °C) в <= 440 V Переменный ток AC-3 для силовая цепь 40 А 60 °C) в <= 440 V Переменный ток AC-1 для силовая цепь Мощность двигателя, кВт 5,5 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 11 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 11 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 15 кВт в 500 V Переменный ток 50/60 Гц (AC-3) 15 кВт в 660...690 V Переменный ток 50/60 Гц (AC-3) 5,5 кВт в 400 V Переменный ток 50/60 Гц (AC-4) motor power HP (UL / CSA) 3 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 2 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели 7,5 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 15 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 20 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 7,5 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели Тип цепи управления Пер. ток в 50/60 Гц Напряжение цепи управления 230 V Переменный ток 50/60 Гц Вспомогательные контакты 1 Н.О. + 1 Н.З. [Up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947 Категория перенапряжения III [Ith] условный тепловой ток на открытом воздухе 10 А в <60 °C для цепь сигнализации 40 А в <60 °C для силовая цепь Номинальная включающая способность Irms 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 450 А в 440 В для силовая цепь в соответствии с IEC 60947 Номинальная отключающая способность 450 А в 440 В для силовая цепь в соответствии с IEC 60947 [Icw] номинальный кратковременно допустимый ток 240 А в <40 °C - 10 с для силовая цепь 380 А в <40 °C - 1 с для силовая цепь 50 А в <40 °C - 10 мин для силовая цепь 120 А в <40 °C - 1 мин для силовая цепь 100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации Соответствующий номинал предохранителя 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 63 А gG в <= 690 V координация тип 1 для силовая цепь 40 А gG в <= 690 V координация тип 2 для силовая цепь Среднее полное сопротивление 2 мОм - Ith 40 А 50 Гц для силовая цепь [Ui] номинальное напряжение изоляции Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный Электрическая износостойкость 1,65 млн. циклов 25 А AC-3 при Ue <= 440 V 1,4 млн. циклов 40 А AC-1 при Ue <= 440 V Мощность, рассеиваемая одним полюсом 3,2 Вт AC-1 1,25 Вт AC-3 Front cover С Монтажная опора Рейка Монтаж на панель стандарты CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 Сертификаты UL GL CCC RINA ГОСТ DNV BV LROS (Lloyds register of shipping) CSA Соединения – клеммы Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 2,5…10 мм²Гибкий без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм²Гибкий без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1…10 мм²Гибкий с кабельным наконечником Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм²Гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…10 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм²жесткий кабель без наконечника Момент затяжки Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки Philips No 2 Время работы 12...22 мс включение 4...19 мс отключение Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 Механическая износостойкость 15 млн. циклов Максимальная частота коммутации 3600 цикл/ч в <60 °C Дополнительные характеристики Технология использования катушек Без встроенного модуля защиты от перегрузок Потребляемая мощность при срабатывании 70 В·А 60 Гц 0,75 20 °C) 70 В·А 50 Гц 0,75 20 °C) Потребляемая мощность при удержании, В·А 7,5 В·А 60 Гц 0,3 20 °C) 7 В·А 50 Гц 0,3 20 °C) Теплоотдача 2…3 Вт в 50/60 Гц Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 Частота цепи сигнализации 25...400 Гц Минимальный коммутируемый ток 5 мА для цепь сигнализации Минимальное коммутируемое напряжение 17 В для цепь сигнализации Время без перекрытия 1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом Сопротивление изоляции > 10 МОм для цепь сигнализации Контактная совместимость M2 Код совместимости LC1D motor power range 4…6 кВт в 200…240 В 3 фазы 7…11 кВт в 380…440 В 3 фазы 7…11 кВт в 480…500 В 3 фазы Тип пускателя Контактор прямого пуска Напряжение катушки контактора 230 В пер. ток стандартный Условия эксплуатации Степень защиты IP IP20 Передняя панель в соответствии с IEC 60529 Защитное исполнение TH в соответствии с IEC 60068-2-30 Степень загрязнения 3 Температура окружающей среды при хранении -60…80 °C Рабочая высота 3000 м без ухудшения номинальных значений Огнестойкость 850 °C в соответствии с IEC 60695-2-1 Огнестойкость V1 в соответствии с UL 94 Механическая стойкость Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 g (ном.) в течение 11 мс Удары контактор разомкнут: 8 g (ном.) в течение 11 мс Высота 85 мм Ширина 45 мм Глубина 92 мм Вес 0,37 кг Экологичность предложения Статус устойчивого продукта Грин Премиум продукция Регламент REACh Декларация REACh Не содержит особо опасных веществ согласно декларации REACh Да Директива EC RoHS Соответствует Декларация ЕС RoHS Не содержит токсичных тяжелых металлов Да Не содержит ртути Да Информация об исключениях по регламенту RoHS Да Регламент RoHS Китая Декларация RoHS Китая Экологическая отчетнсть Экологический профиль продукта Профиль кругооборота Информация о конце срока службы WEEE На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. Гарантия на оборудование Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
