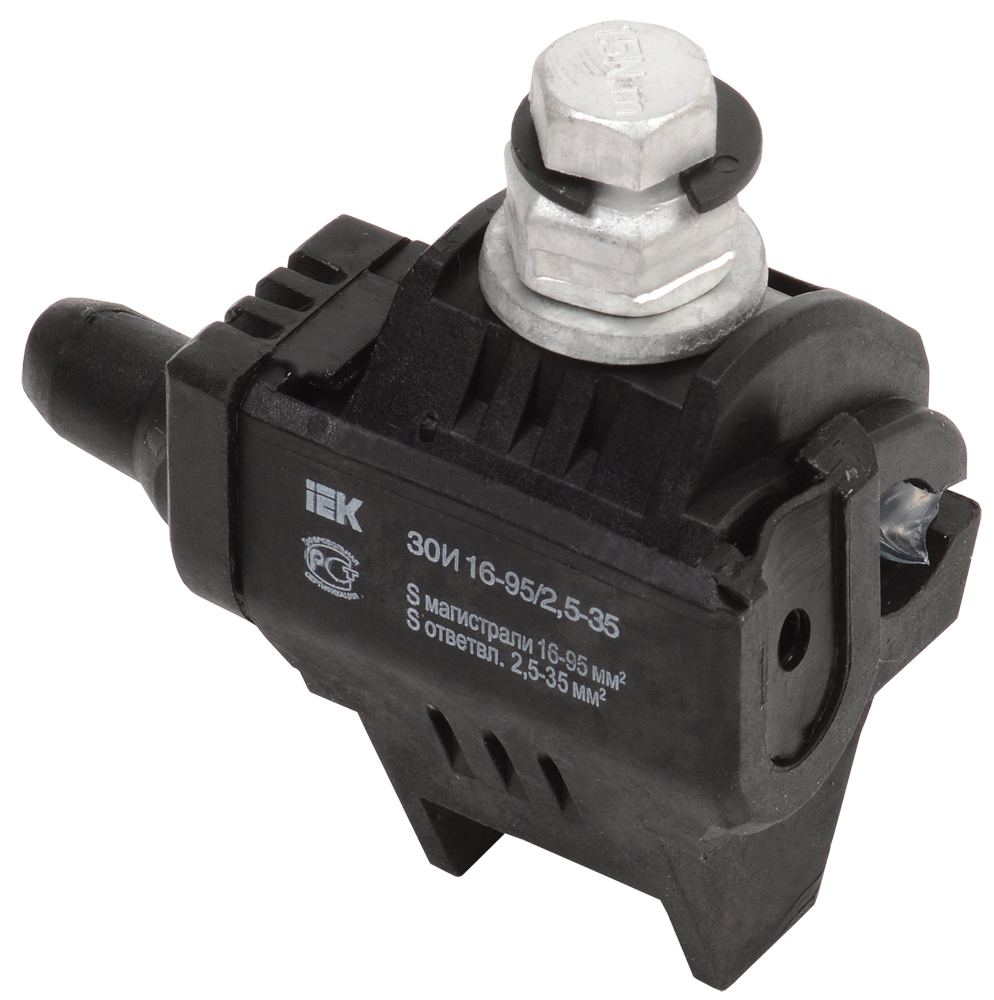

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) ИЭК

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном. SmartLine 1.11 - плагин для проектирования линий электропередачи 0,4 кВ При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Технические характеристики Номин напряжение: 1000 В Сечение магистрали: 19...95 мм² Сечение ответвления: 2,5...35 мм² Тип соединения: Винтовое соединение Температура эксплуатации: -60...+55 °C Номин ток зажима: 95 А Момент срыва головки болта при монтаже: 15 Нм Номин напряжение изоляции Ui: 6000 В Длина: 71 мм Ширина: 42 мм Высота: 78.0 мм Вес: 0,139 кг Эксплуатационные параметры Срок службы, Лет: 40 Гарантийный срок, Лет: 6 Логистические параметры индивидуальная групповая транспортная Количество - 18 72 Единицы измерения - шт шт Тип упаковки - ПАКЕТ БЕЗ ФОРМЫ ГОФРОКОРОБ Материал упаковки - ПОЛИЭТИЛЕН (PE) ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ Штрихкод - 4606056156485 4606056156508 Вес брутто кг - 2.43 9.72 l см - 30 36 b см - 36 29 h см - 8.2 14 Совместно применяемые изделия: Колпачки герметичные КИ 16-150 (CECT 16-150) IEK Колпачки герметичные КИ 16-150 (CECT 16-150) IEK Близкая по параметрам продукция: Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 ECOLINE IEK Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 ECOLINE IEK
