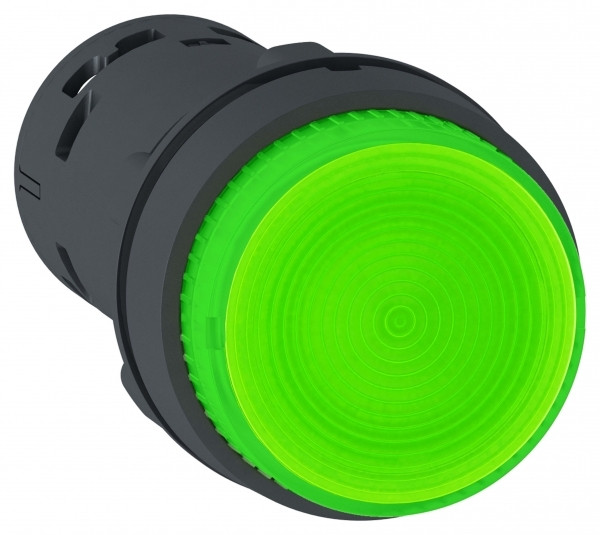

Кнопка 22мм 24В зеленая с подсв. /XB7NW33B1/

Серия продукта Harmony XB7 Тип продукта Illuminated push-button Краткое название устройства XB7 монтажный диаметр 22 мм минимальная партия для продажи 10 степень защиты IP IP20 в соответствии с IEC 60529 (задняя панель) IP65 в соответствии с IEC 60529 (лицевая панель) форма головки сигнального блока Круглая тип рукоятки с возвратом параметры управляющего устройства Зеленый выступающий, без маркировки Тип контактов 1 Н.О. соединения – клеммы Винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN/IEC 60947-1 Винтовой зажим, 1 x 0,.34...2 x 2,5 мм² Без наконечника в соответствии с EN/IEC 60947-1 источник света Светодиодная лампа цоколь лампы Встроенный светодиод номинальное напряжение питания [Us] 24 В пер./пост. ток Комплектация изделия Monolithic product Дополнительные характеристики общая ширина CAD 29 мм общая высота CAD 29 мм общая высота CAD 57,5 мм Описание зажимов ISO n°1 (13-14)NO Вес 0,023 кг монтаж устройства Крепежное отверстие - диаметр: 22,5 мм 22,3 +0,4/0 в соответствии с EN/IEC 60947-1 фикс. центр. >= 30 x 40 mm (Панель поддержки) металл - толщина: 1…6 мм >= 30 x 40 mm (Панель поддержки) Пластик - толщина: 2…6 мм способ установки Крепежная гайка под головкой: 2…2,4 Н-м работа контактов Медленное размыкание прямое размыкание С (только Н.O) Механическая износостойкость 300000 циклы момент затяжки 0,8…1,2 Н-м в соответствии с EN 60947-1 форма головки винта Пересечение совместим с JIS No 1 отвертка Пересечение совместим с Philips No 1 отвертка Пересечение совместим с Pozidriv No 1 отвертка Перфорированный совместим с Ø 4 мм отвертка Перфорированный совместим с Ø 5.5 мм отвертка ?????? ?? ?????????? ? ?.?. 4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1 [Ui] номинальное напряжение изоляции 250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1 [Up] номинальное импульсное выдерживаемое напряжение 4 кВ в соответствии с EN/IEC 60947-1 [Ie] номинальный рабочий ток 0,1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0,22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0,3 А в 240 V, AC-14, D300 в соответствии с EN/IEC 60947-5-1 0,6 А в 120 В AC 50/60Hz, AC-14, D300 в соответствии с EN/IEC 60947-5-1 электрическая износостойкость 1000000 циклы, DC-13, 0,3 А в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 0,03 А в 230 В, производительность <216000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С 1000000 циклы, AC-15, 0,09 А в 240 V, производительность <108000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С электрическая надежность МЭК 60947-5-4 Λ <= 10exp(-6) в 17 В и 5 мА в соответствии с EN/IEC 60947-5-4 Тип сигнализации Постоянный пределы напряжения питания 19,2…30 В пост. ток 21,6…26,4 В пер. ток Потребляемый ток 18...27 мА срок службы 70000 ч при номинальном напряжении и 25 °C Условия эксплуатации Защитное исполнение TH Температура окружающей среды при хранении -40…70 °C Рабочая температура -25…70 °C класс защиты от поражения электр. током Класс II в соответствии с IEC 61140 степень защиты NEMA NEMA 12 в соответствии с UL 50 E Стандарты JIS C8201-5-1 EN/IEC 60947-5-1 EN/IEC 60947-1 UL 508 CSA C22.2 № 14 JIS C8201-1 Сертификаты CCC ГОСТ Виброустойчивость 5 gn (частота= 2…500 Гц) в соответствии с IEC 60068-2-6 ударопрочность 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны электромагнитное излучение Класс B в соответствии с EN 55011 Экологичность предложения Статус устойчивого продукта Грин Премиум продукция Регламент REACh Декларация REACh Не содержит особо опасных веществ согласно декларации REACh Да Директива EC RoHS Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) Декларация ЕС RoHS Не содержит ртути Да Информация об исключениях по регламенту RoHS Да Регламент RoHS Китая Декларация RoHS Китая Экологическая отчетнсть Экологический профиль продукта Профиль кругооборота Информация о конце срока службы WEEE На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. Гарантия на оборудование Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
