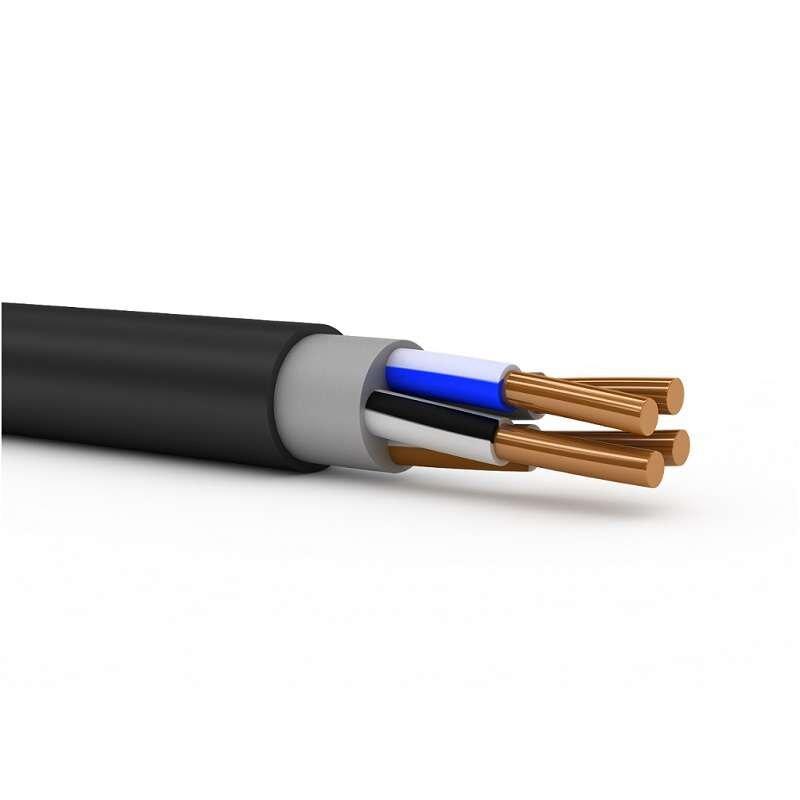

Кабель ВВГ нг(А)-LS 4*1,5 A O

ВВГнг-LS 4х1,5 - сокращенная маркировка кабеля силового с 3 медными жилами сечением 1,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 4*1.5 . Кабель ВВГнг(А)-LS 3х1,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012. Кабель ВВГнг-LS 4х1.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 4*1,5 , NYY-O 4х1.5 , CYKY 4х1,5 , NYM 4*1.5. Технические характеристики кабеля ВВГнг-LS 4х1,5 Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69. Температуры эксплуатации от -50 до +50 градусов по Цельсию. Монтаж кабеля ВВГнг-LS 4х1.5 производится при температуре не ниже -15 градусов. Минимальный радиус изгиба при прокладке - 84,6 миллиметров. Кабель ВВГнг(А)-LS4х1,5 не распространяет горение при групповой прокладке по категории (А). Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 4*1.5 не приводит к снижению светопроницаемости более чем на 50%. Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия. Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С. Продолжительность короткого замыкания не должна превышать 5 секунд. Предельная температура жил кабеля ВВГнг-LS 4х1,5 по условию невозгорания при коротком замыкании - 400°С. Код ОКП - 35 3371. Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2. Расчетная масса кабеля ВВГнг-LS 4х1.5 - 0,14 килограмм в метре. Наружный диаметр - 9,4 миллиметров. Срок службы кабеля ВВГнг-LS 4*1,5 - не менее 30 лет с даты изготовления. Растягивающее усилие при монтаже не должно превышать 225 Ньютонов. Токовые нагрузки кабеля ВВГнг-LS 4х1.5 Допустимый ток при прокладке ВВГнг-LS 4х1,5 на воздухе: 21 Ампер. Допустимый ток при прокладке в земле: 27 Ампер. Допустимый ток односекундного короткого замыкания: 170 Ампер. Активное сопротивление жилы: 12,6 Ом на километр. Расшифровка маркировки ВВГнг(А)-LS 4х1.5 В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением. В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением. Г - Не имеет брони. нг - ПВХ пластикат пониженной пожарной опасности. (А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках. LS - Кабель имеет пониженное дымовыделение при горении (тлении). 4 - Количество токопроводящих жил. 1,5 - Сечение жил в квадратных миллиметрах. Также в маркировке встречаются следующие обозначения: (ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении. (ож) или (мж) - Жила выполнена в многопроволочном исполнении. (0,66) - Кабель рассчитан на напряжение 660 Вольт. (1) - Кабель рассчитан на напряжение 1000 Вольт. Конструкция кабеля ВВГнг(А)-LS 4х1,5 1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77. 2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма. 3. Заполнение - из ПВХ композиции пониженной пожарной опасности. 4. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма. Применение кабеля ВВГнг-LS 4*1,5 Кабель силовой медный ВВГнг-LS 4х1.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 27 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках. Кабель ВВГнг-LS 4х1,5 используют для общепромышленного применения в том числе на атомных станциях. ВВГнг(А)-LS 4*1.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
