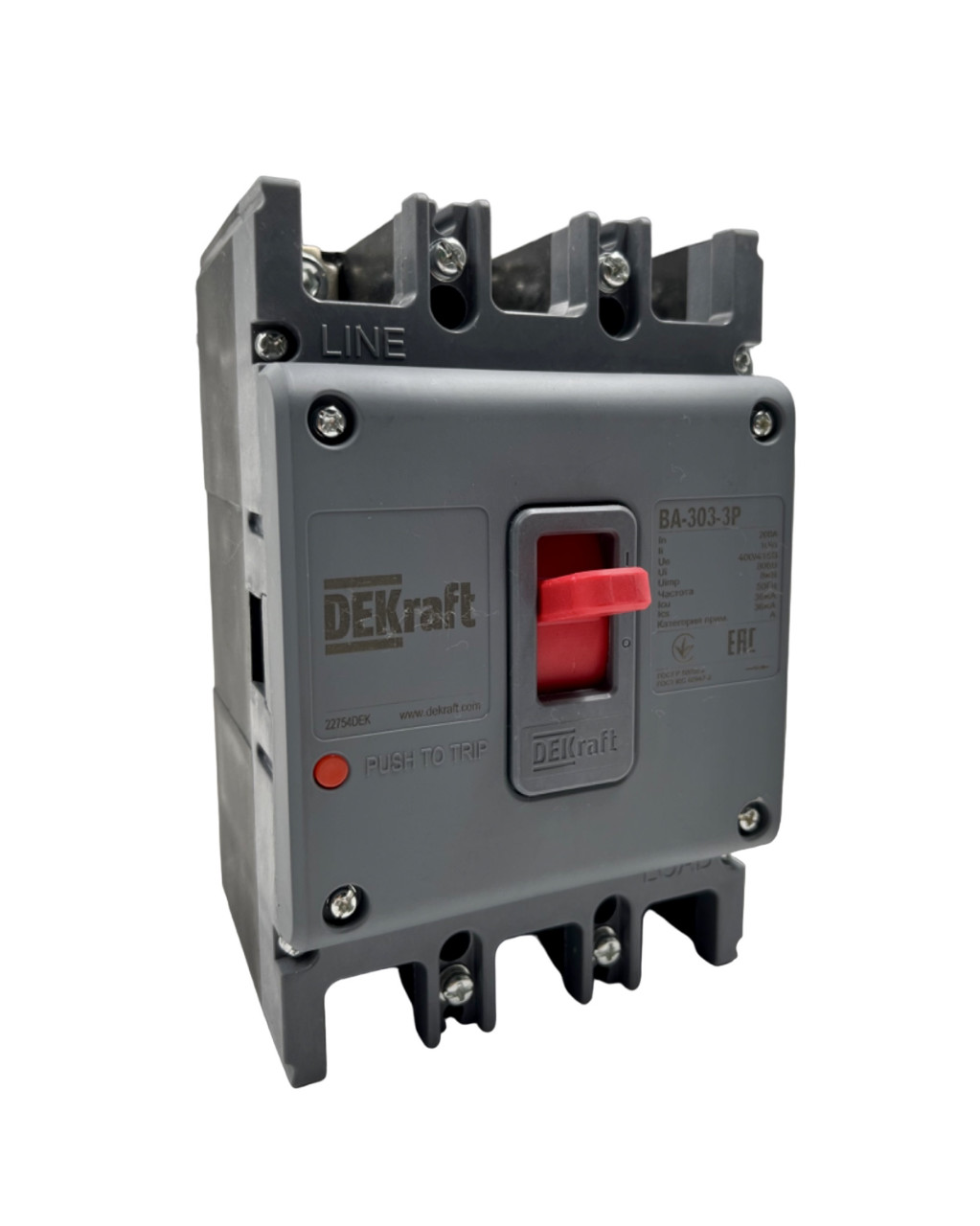

Автоматический выключатель силовой 3Р 200А 36кА /22754DEK/

Описание Серия ВА-300М специально разработана для использования с двигательной нагрузкой. Данные аппараты применяются в сетях напряжением до 400/415 В и 50 Гц для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания. Сфера применения Автоматические выключатели в литом корпусе серии ВА-300, устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов. Серия автоматических выключателей ВА-300М применяется в шкафах управления двигателями. Аппараты используются на энергетических, жилых, промышленных, транспортных и других объектах. Технические характеристики ВА-302, ВА-302М ВА-303, ВА-303М ВА-305, ВА-305М ВА-306 ВА-307 Кол-во полюсов 3P/4Р 3Р Соответствие регламентам и стандартам ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 60947-2 Частота сети переменного тока, Гц 50 Номинальное рабочее напряжение Un, В 400/415 Номинальное напряжение изоляции Ui, В До 63 А – 690 80, 100 А – 800 800 Номинальное импульсное выдерживаемое напряжение Uimp, кВ До 63 А – 6 80, 100 А – 8 8 Ряд номинальных токов расцепителя In, А 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 100, 125,160, 180, 200, 225, 250 200, 225, 250,315, 350, 400, 500, 630 630, 700, 800 800, 1000, 1250 Номинальная предельная наибольшая отключающая способность Icu, кА 25 36 Для линий – 35 Для двигателя – 50 50 85 Номинальная рабочая наибольшая отключающая способность Ics, кА 18 36 Для линий – 21 Для двигателя – 30 25 45 Механическая износостойкость: 200-400 А 500-630 А с обслуживанием, циклов В-О, не менее 20000 20000 10000 2500 без обслуживания, циклов В-О, не менее 10000 5000 5000 1250 Электрическая износостойкость, циклов В-О, не менее 4000 2000 500 Усилие затяжки зажимных винтов, Н·м 4-8 9,5-10,5 19,5-20,5 29,5-30,5 Сечение подключаемого провода, мм2 1,5 - 35 35 - 120 95-2х185 2х185-2х240 2х500 Тип болтов М6х16 М8х20 200-400А М10х25 500-630А М10х35 М12х30 Диапазон рабочей температуры, °C От -40 до +60 Диапазон температуры хранения, °C От -40 до +70 Степень пыле- и влагозащищенности IP20 Ремонтопригодность Неремонтопригодный Изменение номинального тока в зависимости от температуры окружающей среды: Тип выключателя Температура окружающей среды, °С 40 °C 45 °C 50 °C 55 °C 60 °C ВА-302, ВА-302М 1xIn 0,96xIn 0,89xIn 0,83xIn 0,75xIn ВА-303, ВА-303М 1xIn 0,92xIn 0,85xIn 0,79xIn 0,71xIn ВА-305, ВА-305М 1xIn 0,94xIn 0,87xIn 0,81xIn 0,73xIn ВА-306 1xIn 0,95xIn 0,88xIn 0,82xIn 0,74xIn ВА-307 1xIn 0,95xIn 0,88xIn 0,82xIn 0,74xIn Изменение номинального тока в зависимости от высоты над уровнем моря: Параметр Значение Высота, м 2000 3000 4000 5000 Номинальное рабочее напряжение Un, В 415 350 310 270 Номинальный ток при 40 °C In 0,96xIn 0,93xIn 0,9xIn Номинальное напряжение изоляции Ui, В 800 700 600 500 Номинальное импульсное выдерживаемое напряжение Uimp, кВ 3 2,5 2,1 1,8 Тепловые потери в зависимости от типа исполнения или присоединения, Вт: Тип выключателя Номинальный ток, А Присоединение болтовое Присоединение заднее Втычной Выкатной ВА-302, ВА-302М 63/100 60/63 27/29 28/29 - ВА-303, ВА-303М 160/250 60/63 87/90 87/90 - ВА-305, ВА-305М 400/630 115/180 120/190 125/200 128/205 ВА-306 800 200 230 290 300
